Projeto Automação Residencial
O projeto Automação Residencial transforma seu lar em um espaço inteligente e responsivo. Ela proporciona controle total e simplifica a rotina diária.
Você acende as luzes com um comando de voz e ajusta a temperatura antes de sair da cama. Essa tecnologia integra todos os dispositivos em um sistema central.
Ao sair, você ativa a cena de segurança e tranca todas as portas automaticamente. O sistema monitora sua casa constantemente e envia alertas diretos para seu celular.
Você visualiza a imagem das câmeras em tempo real e controla o acesso de visitantes remotamente. Ao retornar, o sistema prepara o ambiente: ele abre as cortinas, liga o ar-condicionado e inicia sua playlist favorita.
A automação otimiza o consumo de energia, pois você programa o funcionamento de eletrodomésticos e luzes. Ela economiza tempo e aumenta o conforto de todos os moradores.
Seu lar inteligente oferece uma vida mais segura e conveniente, permitindo que você desfrute de momentos de descanso sem preocupações.
Localizar MAC do arduino: Dowload

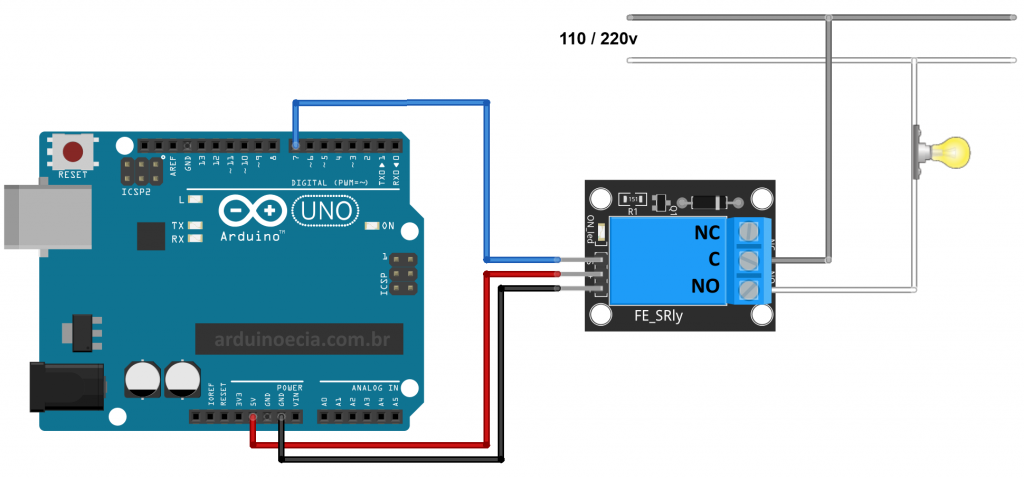

Circuito
Programação
Arquivo automacao.ino
#include <SPI.h>
#include <Ethernet.h>
// --- CONFIGURAÇÃO DE REDE ---
// Substitua pelo MAC Address do seu Ethernet Shield
byte mac[] = { 0x90, 0xA2, 0xDA, 0x0F, 0x09, 0xA7 };
byte ip[] = { 192, 168, 0, 105 };
byte gateway[] = { 192, 168, 0, 1 };
byte subnet[] = { 255, 255, 255, 0 };
EthernetServer server(80);
String readString; // Armazena a requisição HTTP
// --- CONFIGURAÇÃO DOS RELÉS (Active-LOW: HIGH=OFF, LOW=ON) ---
// Pinos escolhidos para evitar conflitos (0, 1, 10, 11, 12, 13)
int pino_rele1 = 5;
int pino_rele2 = 6;
int pino_rele3 = 7;
int pino_rele4 = 8;
int pino_rele5 = 9;
// Variaveis de estado (true = LIGADO)
boolean ligado_1 = false;
boolean ligado_2 = false;
boolean ligado_3 = false;
boolean ligado_4 = false;
boolean ligado_5 = false;
//////////////////////////////////////////////////////////////////
void setup() {
// Configura os pinos como OUTPUT
pinMode(pino_rele1, OUTPUT);
pinMode(pino_rele2, OUTPUT);
pinMode(pino_rele3, OUTPUT);
pinMode(pino_rele4, OUTPUT);
pinMode(pino_rele5, OUTPUT);
// Desliga todos os reles na inicialização (HIGH = DESLIGADO no Active-LOW)
digitalWrite(pino_rele1, HIGH);
digitalWrite(pino_rele2, HIGH);
digitalWrite(pino_rele3, HIGH);
digitalWrite(pino_rele4, HIGH);
digitalWrite(pino_rele5, HIGH);
// Inicia comunicação Serial
Serial.begin(9600);
// Inicia Ethernet
Ethernet.begin(mac, ip, gateway, subnet);
server.begin();
Serial.println("Servidor 4 Canais iniciado.");
Serial.print("Acesse: http://");
Serial.println(Ethernet.localIP());
}
void loop() {
// Cria uma conexão de cliente
EthernetClient client = server.available();
if (client) {
// Zera a string para a nova requisição
readString = "";
while (client.connected()) {
if (client.available()) {
char c = client.read();
// Armazena a requisição
if (readString.length() < 100) {
readString += c;
}
// Se a requisição HTTP terminou ('\n' é o fim da primeira linha GET)
if (c == '\n') {
Serial.println(readString);
// --- Controle do Relé 1 (Pino 5) ---
if (readString.indexOf("?1_on") > 0) {
digitalWrite(pino_rele1, LOW); // LIGA
ligado_1 = true;
} else if (readString.indexOf("?1_off") > 0) {
digitalWrite(pino_rele1, HIGH); // DESLIGA
ligado_1 = false;
}
// --- Controle do Relé 2 (Pino 6) ---
if (readString.indexOf("?2_on") > 0) {
digitalWrite(pino_rele2, LOW); // LIGA
ligado_2 = true;
} else if (readString.indexOf("?2_off") > 0) {
digitalWrite(pino_rele2, HIGH); // DESLIGA
ligado_2 = false;
}
// --- Controle do Relé 3 (Pino 7) ---
if (readString.indexOf("?3_on") > 0) {
digitalWrite(pino_rele3, LOW); // LIGA
ligado_3 = true;
} else if (readString.indexOf("?3_off") > 0) {
digitalWrite(pino_rele3, HIGH); // DESLIGA
ligado_3 = false;
}
// --- Controle do Relé 4 (Pino 8) ---
if (readString.indexOf("?4_on") > 0) {
digitalWrite(pino_rele4, LOW); // LIGA
ligado_4 = true;
} else if (readString.indexOf("?4_off") > 0) {
digitalWrite(pino_rele4, HIGH); // DESLIGA
ligado_4 = false;
}
// --- Controle do Relé 5 (Pino 8) ---
if (readString.indexOf("?5_on") > 0) {
digitalWrite(pino_rele5, LOW); // LIGA
ligado_5 = false;
} else if (readString.indexOf("?5_off") > 0) {
digitalWrite(pino_rele5, HIGH); // DESLIGA
ligado_5 = false;
}
// --- RESPOSTA HTTP (PÁGINA HTML COMPLETA) ---
client.println("HTTP/1.1 200 OK");
client.println("Content-Type:text/html");
client.println("Connection:close"); // Fecha a conexão após a resposta
client.println(); // Linha em branco obrigatória após cabeçalhos
client.println("<!DOCTYPE HTML>");
client.println("<html lang='pt-br'><head>");
client.println("<meta name='viewport' content='width=device-width, initial-scale=1.0'> ");
client.println("<meta charset='utf-8'>");
client.println("<title>Casa do 2º Informática 1</title>");
// --- CSS Incorporado ---
client.println("<style>");
client.println("body{background:#333;color:#FFF;font-family:Arial,sans-serif;text-align:center;}");
client.println(".container{width:90%;max-width:500px;margin:50px auto;border:1px solid #555;padding:10px;}");
client.println(".rele-box{padding:10px;margin-bottom:10px;border-bottom:1px solid #555;display:flex;justify-content:space-between;align-items:center;}");
client.println(".status{font-weight:bold;}");
client.println(".on{color:#0F0;}");
client.println(".off{color:#F00;}");
client.println("a.button{text-decoration:none;padding:8px 15px;border-radius:5px;cursor:pointer;}");
client.println("a.ligar{background-color:#0A0;color:white;}");
client.println("a.desligar{background-color:#A00;color:white;}");
client.println("@media (max-width:800px) { ");
client.println(".container{width:max-content;}");
client.println("}");
client.println("</style>");
client.println("</head>");
client.println("<body><div class='container'>");
client.println("<h2>Casa do 2º Informática 1</h2>");
// --- FUNÇÃO PARA GERAR A LINHA DE CADA RELÉ ---
auto printRelay = [&](int id, const char* name, boolean state) {
client.print("<div class='rele-box'>");
client.print("<span>");
client.print(name);
client.print("</span>");
// Botões de Ação
client.print("<div>");
// Se estiver LIGADO, mostra botão DESLIGAR
if (state) {
//client.print("<span class='status on'>LIGADO</span>");
client.print(" <a class='button desligar' href='/?");
client.print(id);
client.print("_off'>Desligar</a>");
}
// Se estiver DESLIGADO, mostra botão LIGAR
else {
//client.print("<span class='status off'>DESLIGADO</span>");
client.print(" <a class='button ligar' href='/?");
client.print(id);
client.print("_on'>Ligar</a>");
}
client.print("</div>");
client.print("");
client.println("</div>");
};
// --- CHAMA A FUNÇÃO PARA CADA RELÉ ---
printRelay(1, "Lâmpada 1 (Terreo)", ligado_1);
printRelay(2, "Lâmpada 2 (Terreo)", ligado_2);
printRelay(3, "Lâmpada 3 (Superior)", ligado_3);
printRelay(4, "Lâmpada 4 (Superior)", ligado_4);
printRelay(5, "ATUALIZAR", ligado_5);
client.println("</div></body></html>");
delay(1);
client.stop(); // Encerra a conexão
return; // Sai do loop 'while (client.connected())'
}
}
}
}
}“Quem teme perder já está vencido”
